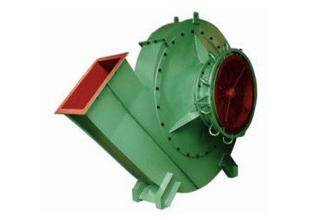

M9－26型煤粉離心通風機
一、風機的用途
M9－26型煤粉離心通風機主要用于中小型火力發電廠鍋爐制粉系統的強制通風，也可用于輸送物料、空氣及無腐蝕、不自燃、不含黏性物質之氣體，介質溫度不超過80℃。
二、風機的形式
煤粉離心通風機制成單吸入，有№12.5、13、14、15、16.5共6個型號，全部D式傳動。
煤粉離心通風機制成右旋轉和左旋轉兩種型式。從傳動組正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示；逆時針旋轉稱為左旋轉，以“左”表示。
風機的出口位置以機殼的出風口角度表示?！白蟆薄坝摇本芍瞥?度、45度、90度、135度、180度、225度共六種角度。
三、風機的結構
M9－26型煤粉離心通風機主要由葉輪、機殼、進風口、傳動組等組成。
1.葉輪：有16片也有32片的，前向彎曲型，葉片、輪蓋、輪盤全部16Mn制造，且途耐磨層，葉輪無葉擴壓器，外緣周速140m/s，葉輪成形后，經靜、動平衡校正，故運轉平穩。
2.機殼：由兩部分組成，拆開后可向上吊出轉子，便于檢修。蝸殼板部分采用16Mn,提高耐磨性，其余部分用普通鋼板焊接成蝸形殼整體。
3.進風口：做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。
4.傳動組：有主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，制成箱整體結構。采用滾動制成，滾動制成用制成潤滑脂潤滑。
四、特點
1.M9－26型煤粉離心通風機在性能方面完全能夠代替原來的老型風機，并且其效率達到81.2％，能大量節省電力。
2.對原來的材料（輪蓋、輪盤、葉片）均采用了16Mn鋼板，增加了耐磨涂層，延長了使用壽命。
3.傳動部件（主軸除外）與老產品通用，基礎尺寸保持與老產品一致（出風口0度除外）。
4.由于新風機的全壓系數較大，所以其原來直徑較小，圓周速度也小，因而提高了風機的工作穩定性。
